【前景提要】
微博上有人指出,55 度杯是通过无水醋酸钠储热,根本不值钱。
随后各种网站出现了大量的辟谣信息,声称谣言中的 55 度杯是假冒的。
同时呼吁要保护知识产权。
辟谣中还提到,55 度杯是高科技专利产品,使用相变金属储存热量,技术含量完爆无水醋酸钠 20 条街。
而通过查询专利,可以看到,正版 55 度杯的原理应该是:
当然,这个说明非常坑爹。。
例如:“热水降温时,相变金属凝固放热”
科不科学我就不追究了。。
而事实究竟如何呢?
【产品分析】
因为 LKK 声称网上的卖的杯子许多都是假冒伪劣产品,为了避免买到盗版,我特地到天猫旗舰店购买了正版产品。
拿到杯子,我就迫不及待的测了下容量。
如说明书所述,装满接近 300mL。
把这些水加热到 100°C。
把这些水倒入杯中,votexing 一分钟。
温度显示 56°C。
倒出热水,倒入室温水(23°C),同样 votexing 一分钟,温度显示 36°C。
到目前为止,和官网提供的信息是基本吻合的。
(来源:55°杯)
当然,官网还不止一处提到杯子的工作原理:
(上为图 1,来源 lkk 淘宝旗舰店。
相信 100 个人里起码有 99 个都舍不得把这个 300 块钱的高级杯具搞坏吧。
其实我也非常舍不得。
不过本着求知的目的,对微米级传热材料一探究竟,我还是决定拆开这个 300 块钱的悲剧。
(等等,专利不是说纳米级相变金属么?!!)
【产品验证】
废了九牛二虎之力我砸开了这个外壳(图 1:007)
魔术锯穿透 2mm 居然彻底打滑毫无作用。。。
只好换刀片,切了半天发现居然有两层不同塑料。。。是不是都是食品级 PP 我就不知道了(注意箭头下方那条缝显示有两层材料)。。。
差点想用液氮冷冻然后直接敲碎(cyrofracture)
不过看在保护微米级导热材料的份上没有这么做。。。
我硬是用小刀切开了这近 5mm 的塑料外壳,本以为能看到微米级导热材料,哪知道。。。
居然。。。
等等,顶部貌似有个奇怪的螺丝。。。
把螺丝下掉。。

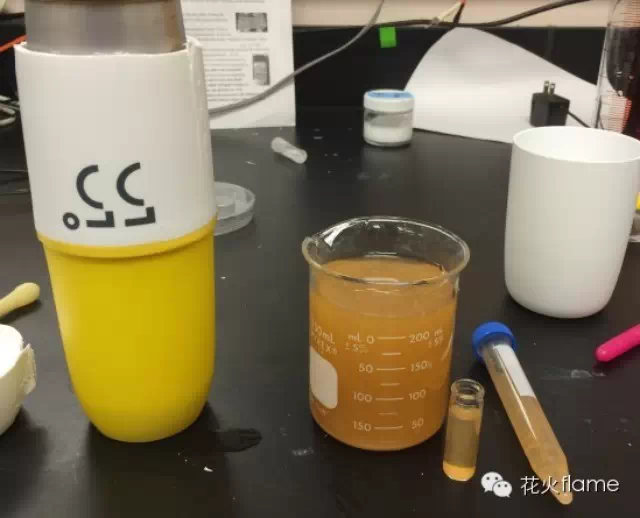

结果从里面倒出了 270mL 以上橙褐色液体!!
(不小心溅到手臂上还导致了暂时性荨麻疹。。。不过冲洗后消去)
(整个 55 度杯的容积才 280mL)
值得注意的是,该液体为悬浊液。。。里面的确充满了微米级颗粒。。。
(如果你不理解啥是微米级颗粒悬浊液。。。其实稀泥加点水也算微米级悬浊液)
经过离心,14mL 悬浊液中共离心出
该固体的确属于微米颗粒,不溶于水,不溶于 1N 盐酸和 1N 氢氧化钠,不溶于丙酮。
把悬浊液充分搅拌后加热:
该悬浊液加热至 102°C 左右开始沸腾。
(不要问我什么液体沸点在 100 度左右。)
(在 55 度没有观测到任何升温减缓的趋势,悬浊液的温度基本是从 23 度直线上升到 100 度。)
悬浮颗粒也没有发生固体到液体的转变。
100 度依然是固体。
取 200mL 悬浊液离心分离固体颗粒。
加热至 400°C 不分解,脱水后颜色变深。
200mL 悬浊液中提取的固体物质质量约 0.1g。
(粉末样本留了下来,下次跑 SEM 的时候顺便做个 XEDS 就知道是啥了。)
【结论】
产品的储热方式只是最最最原始水比热容储热,描述中的相位变化储存热量可以完全忽略。
55 度杯的确没有用廉价的三水合醋酸钠作为导热材料,而是使用了更廉价盐水作为导热材料。
顺便加了<0.5w%的“微米级导热材料颗粒”逗你玩儿。
这个产品彻头彻尾根本没有发生宣传中所说的相位变化储热。
真正的储热原理如下:
也就是内胆中>270mL 的水吸收了杯中 280mL 开水的热量。
280mL 开水降温到 56 度,温度变化为 44 度。
吸热约 50kJ。
而>270mL,23 度的室温微米级导热材料升温到 56 度,温度变化为 33 度。
吸热约 40kJ
看上去似乎的确少了一点。。。
不过请考虑双层厚重不锈钢内胆以及整个外壁也参与了吸热。
还有请考虑到过程中热量散发。
呵呵呵。
LKK55 度杯果然没有使用廉价的无水醋酸钠。
你们高估这个设计了。
我真是太无聊了。。。
PS.
1. 别问我是干啥的,我以前是开塔吊的,现在是修水管的。
2. 这一定是生产厂家偷工减料造成的,生产的某个环节出了问题。希望 LKK 和 55 度杯公司明察秋毫,还消费者一个说法(顺便为上当受骗消费者免费更换良心产品,按照专利使用真正的纳米级固液相位变换金属作为储热材料)。
3. 有人问内胆有没有可能是相变金属。这样,在那么多液体面前,内胆只要导热是啥都无所谓了。
4. 有人质疑这可能是纳米胶体。首先,官网没说是纳米材料,而专利中纳米材料是用于控制相变金属导热而添加的,和这个屁关系都没有。其次,这个溶液不离心,静置一分钟就沉淀的差不多了,你看着模糊是因为管壁是frosting的。再其次,退一万步说,就算是纳米胶体,相变潜热在那>250mL水面前也屁都不是。。。
